OPGW光缆用悬垂线夹、OPGW光缆接地线0PGW悬垂线夹安装步骤:

(1) 、在OPGW光缆的悬挂点处作中心点标记把松散的内护线条分成2~3根编为一组，然后将内护线条的中心标记对准光缆的悬挂点的标记处把内护线条缠绕到光缆上。

(2) 、重复的作业，将内层丝缠绕到光缆上;重复作业，将所有内护线条缠绕到光缆上，将橡胶夹块上、下两半的中心处对准内层护线条的中心标记，并用胶带将其缠住

(3) 、把外层护线条的中心标记对准橡胶夹块上的中心，将其紧贴在橡胶夹块的弯曲弧上，并在夹块一端缠绕上2~3圈，另一端将接地线压紧后也缠绕上2~3圈。

(4) 、把根外护线条在根的对称处缠绕2~3圈，继续把所有的外层护线条按上述要求缠绕上去，并确保每一根护线条之间留有一定的间隙，决不能互相交叉缠绕。

(5) 一只手握紧两片铝套壳，另一只手将直角挂环连接固定，穿上螺栓和连接件，并拧紧螺母直到弹簧垫圈几乎被压平为止，穿上螺栓的开口销，并将连接件挂到铁塔的挂点上，拧紧螺栓、螺母。将接地线连接到悬垂接地片和铁塔之间，安装完成。

(6) 0PGW悬垂线夹的优点:

(7) 1、接触面积大，增强了握力，分布均匀无应力集中，能很好的保护光缆。

(8) 2、双层结构对于长时间承载不平衡荷载的运行光缆起到更大的保护作用，结构简单、安装方便，线夹的安装质量易于，一致性强;

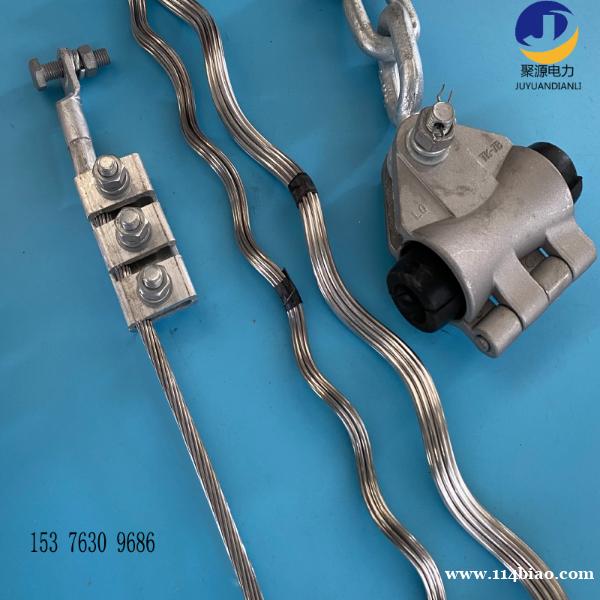

(9) 3、规格型号众多，可以根据OPGW光缆的参数选用合适的OPGW光缆悬垂线夹。OPGW悬垂线夹组成:铝合金套壳、橡胶夹块、内绞丝、外绞丝、接地金具、真角挂环、U型挂环、螺栓、螺母等(可根据设计要求来配)。
